2020년 4월 서울 진리등대교회
설치 제품 리스트
품명 | 제조사 | 설치 제품 | 수량 | 단위 |
오디오믹서 | Allen&Heath | SQ7 | 1 | EA |
I/O 랙 | Allen&Heath | AB168 | 1 | EA |
오디오믹서 | Behringer | X32 Producer | 1 | EA |
I/O 랙 | Behringer | S16 | 1 | EA |
오디오믹서 | Behringer | XENYX-1204USB | 1 | EA |
메인 스피커 | VUE | h-12 | 2 | EA |
메인 서브우퍼 스피커 | VUE | hs-28 | 2 | EA |
다운필 스피커 | VUE | e-352 | 2 | EA |
교육실 메인 스피커 | VUE | a-12 | 2 | EA |
모니터 스피커 | VUE | a-10 | 4 | EA |
모니터 스피커 | VUE | a-8 | 4 | EA |
발코니 스피커 | VUE | i-2x4.5 | 4 | EA |
자모실 스피커 | VUE | i-4.5 | 4 | EA |
AMP | QSC | CMX300V | 1 | EA |
AMP | QSC | GX3 | 5 | EA |
AMP | QSC | PLD4.5 | 2 | EA |
네트워크 DSP | QSC | Core110f | 1 | EA |
강대상 마이크 | MBHO | MBNM150E | 4 | EA |
악기용 마이크 | Audix | ADX51 | 3 | EA |
무선 핸드헬드 시스템 | Shure | BLX24R/SM58 | 2 | EA |
무선 핸드헬드 시스템 | Shure | QLXD24/SM58 | 8 | EA |
무선 바디팩 송신기 | Shure | QLXD1 | 8 | EA |
무선 핀 마이크 | Shure | TH53T/O-MTQG / | 1 | EA |
무선 핀 마이크 | Shure | TL47B/O MTQG | 7 | EA |
안테나 분배기 | Shure | UA844+SWB | 2 | EA |
무선 안테나 | Shure | UA874X | 2 | EA |
성가대/특송용 마이크 | Shure | VP88 | 2 | EA |
다이나믹 마이크 | Shure | SM57 | 2 | EA |
다이나믹 마이크 | Shure | SM58 | 7 | EA |
드럼 마이크 키트 | Shure | DMK57-52 | 1 | EA |
인이어모니터 | Allen & Heath | ME-1 | 5 | EA |
인이어모니터 이어폰 | Shure | SE215 | 5 | EA |
홀 정보
본당
가로 18 M
세로 23 M
높이 9 M
메인 홀 좌석 : 500석
교육부실
가로 9M
세로 11M
높이 2.7M
설치와 셋팅
서울 양천구에 새롭게 건축한 진리등대교회의 전공간의 음향/영상/조명/CCTV/전관방송 시스템 전체설비에 대한 컨설팅 및 설치 공사를 총괄하였습니다.
홀 전체에 또렷한 음색의 소리를 전달하기 위해 고음 재생력이 우수한 베릴륨 드라이버가 적용된
VUE 사의 h-12 풀레인지 스피커를 채택하였습니다.
딜레이 스피커 없이 맨 뒤 좌석까지 소리가 전달되야하는 현장 상황으로 메인스피커커와 다운필 스피커의 높이와 각도를 조절하였고
맨 앞 좌석의 음영지역을 위해서 메인 스피커와 동일하게 베릴륨 드라이버가 적용된
VUE 사의 e-352 스피커를 다운필로 설치하여 동일한 음압과 음색을 공급할 수 있도록 설치하였고
앞좌석과 맨 뒷좌석의 음압 편차를 3dB로 셋팅하였습니다.
좌측 아래 발코니 지역의 음영지역을 없애고자 딜레이 스피커를 적용하였습니다.
딜레이 스피커와 메인 스피커 사운드의 경계가 되는 기둥을 중심으로
홀에 가까운 위치로 이동하면 메인 스피커에 정위감이 생성되고 외벽 쪽으로 이동하면 딜레이 스피커에 생성되도록 하여
기둥 앞쪽에 앉은 청중에게도 스테레오 이미지가 생기도록 딜레이 시간을 조절하였습니다.
설치 사진

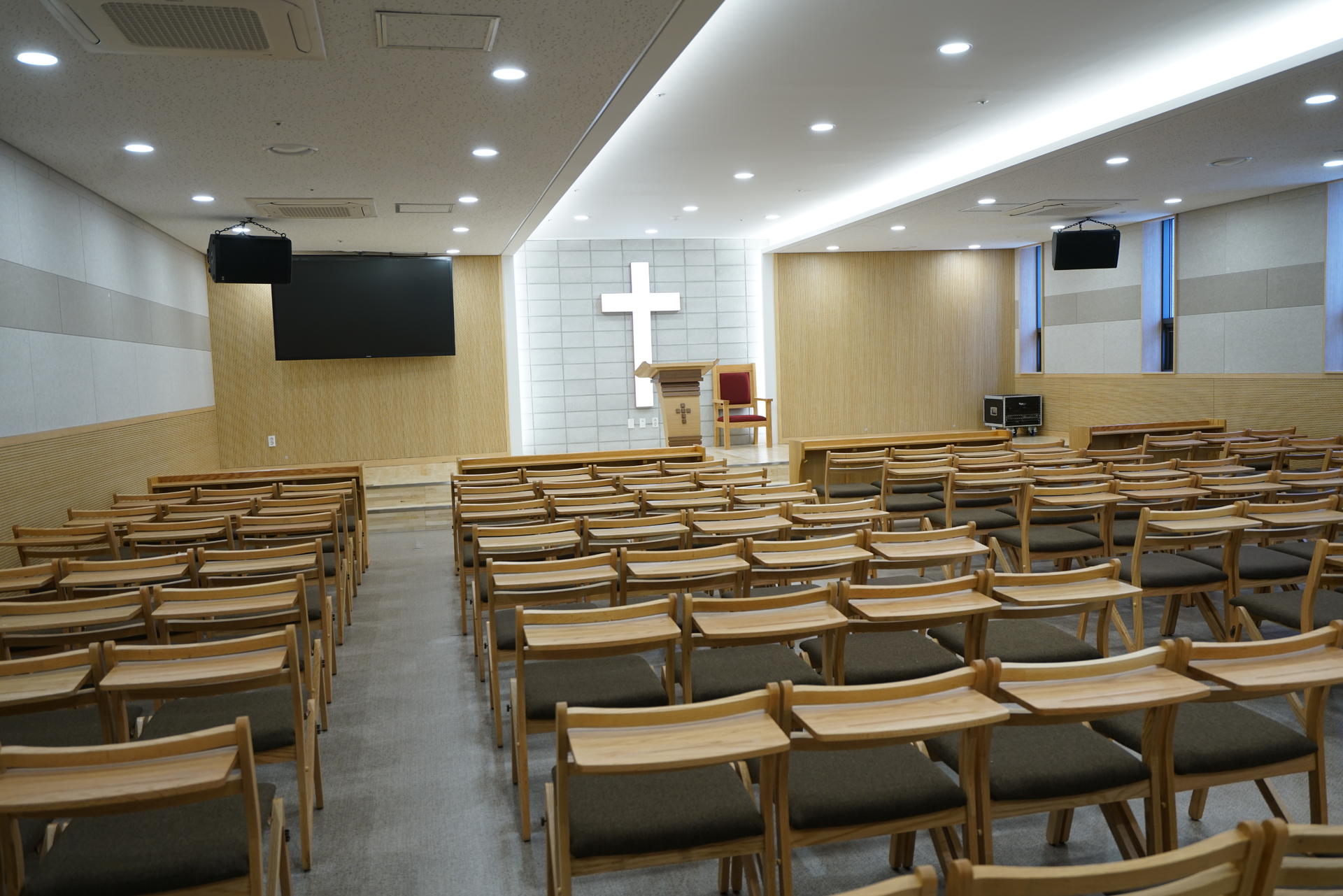

교육실
작은 공간에서 저음역 부밍이 최소화 할수 있도록 튜닝에 유의하였고 음압이 너무 크지 않도록 셋팅 하였습니다.
식당
본당에서의 소리를 청취하거나 연회의 행사도 진행할 수 있도록 간편한 시스템을 설치 하였고
편안한 청취를 할수 있도록 메인스피커와 실링스피커를 함께 사용하여 크지 않은 음압으로 전지역에 고르게 소리를 전달할수 있도록 하였습니다..
